ZCQ型自吸磁力传动离心泵（简称ZCQ型系列磁力式自吸泵）是将永磁联轴器的工作原理应用于离心泵的新产品，设计合理，工艺先进，具有全密封，无泄漏，耐腐蚀的特点，其性能达到国外同类产品的先进水平．磁力泵结构紧凑，外形美观，体积小，噪音低，运行可靠，使用维修方便．可广泛应用于化工，制药，石油，电镀，食品，电影照相洗印，科研机构，国防工业等单位抽送酸，碱液，油类，稀有贵重液，镀液，挥发性液体，以及循环水设备配套．特别是易燃，易爆，挥发性液体的抽送，选用此泵则更为理想．

ZCQ型系列磁力式自吸泵采用外混式轴向水泵结构，泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等部件组成。泵启动后，在离心力的作用下，吸水室中的剩余液与进液管路中的空气被叶轮搅拌成气水混合物，混合物经蜗壳进入气液分离室，随着速度减慢，导致气水分离，空气由泵出液口排出，液经回水孔返回泵内，经过多次循环，进液管道中的空气被排净，使泵内形成一定的真空度，达到自吸作用。

型号	口径		扬程 m	流量 L/min	电机功率 KW	转速 r/min	电压 V	自吸性能 m/3分
型号	进口 mm	出口 mm	扬程 m	流量 L/min	电机功率 KW	转速 r/min	电压 V	自吸性能 m/3分
ZCQ25-20-115	25	20	15	110	1.1	2900	380	4
ZCQ32-25-115	32	25	15	110	1.1	2900	380	4
ZCQ32-25-145	32	25	25	110	1.1	2900	380	4
ZCQ40-32-132	40	32	20	180	2.2	2900	380	4
ZCQ40-32-160	40	32	32	180	4	2900	380	4
ZCQ50-40-145	50	40	25	240	4	2900	380	4
ZCQ50-40-160	50	40	32	220	4	2900	380	4
ZCQ65-50-145	65	50	25	280	5.5	2900	380	4
ZCQ65-50-160	65	50	32	450	7.5	2900	380	4
ZCQ80-65-125	80	65	20	800	7.5	2900	380	4
ZCQ80-65-160	80	65	32	800	15	2900	380	4
ZCQ100-80-160	100	80	32	1500	22	2900	380	4
注：泵体材质不锈钢(1Cr18Ni9Ti)

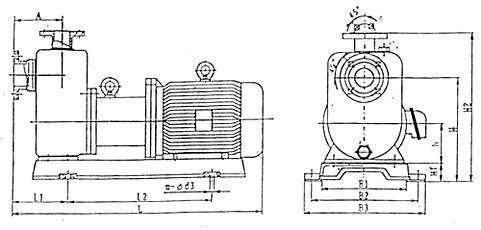

七、ZCQ型系列磁力式自吸泵尺寸表

型号	A	B1	B2	B3	h	H	H1	H2	L	L1	L2	m-Φd
ZCQ20-15-110	90	150	198	225	60	225	54	315	410	90	210	4--Φ18
ZCQ25-20-115	100	180	250	280	80	240	60	350	550	120	285	4--Φ12
ZCQ32-25-115	100	180	250	280	80	240	60	350	550	120	285	4--Φ12
ZCQ32-25-145	105	180	250	280	80	255	60	360	555	130	285	4--Φ12
ZCQ40-32-132	105	200	270	310	90	265	60	375	610	130	350	4--Φ14
ZCQ40-32-160	115	260	320	360	112	295	60	420	685	170	305	4--Φ14
ZCQ50-40-145	115	260	320	360	112	295	60	420	685	170	305	4--Φ14
ZCQ50-40-160	115	260	320	360	112	295	60	420	685	170	305	4--Φ14
ZCQ65-50-145	145	280	345	390	132	315	60	440	760	210	360	4--Φ16
ZCQ65-50-160	150	280	345	390	132	345	60	475	775	185	360	4--Φ16
ZCQ80-65-125	170	280	345	390	132	446	60	510	80	220	360	4--Φ16
ZCQ80-65-160	180	350	420	470	160	480	100	650	1000	270	390	4--Φ18

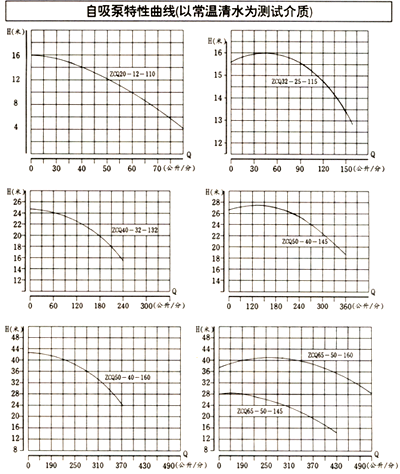

八、ZCQ型系列磁力式自吸泵性能曲线图

九、ZCQ型系列磁力式自吸泵装置实例

ZCQ型系列磁力式自吸泵订购需知：

一、如您需要订购ZCQ型系列磁力式自吸泵;
需确定：
1、ZCQ型系列磁力式自吸泵流量、扬程、自吸高度
2、ZCQ型系列磁力式自吸泵配套功率、工作电压
3、ZCQ型系列磁力式自吸泵进出口径
4、ZCQ型系列磁力式自吸泵;过流介质以便我们技术人员为您准确选择。

二、若已由设计单位已选好ZCQ型系列磁力式自吸泵;产品型号，则直接根据所选型号与上海万经泵业制造有限公司联系。

三、若在ZCQ型系列磁力式自吸泵选型过程中存在疑问，欢迎联系我们的在线客服，为您提供满意的服务
